大理石直角尺 | 花岗石直角尺
大理石直角尺的简介
大理石直角尺又称花岗石直角尺采用天然的石材“济南青”“泰山青”“泰山青白粒”等经机械加工和手工精磨制成的精密大理石量具，是精密机械部件、精密仪器仪表检验的理想基准面。特别是用于高精度的测量检测方面，由于它且具有不易磁化、耐磨、耐酸碱、不变型、易清理、不生锈等特性，所以大理石直角尺更容易保持相对较高的垂直度和直线度，这是铸铁直角尺无法比拟的。但大理石直角尺也有不足的地方：大理石直角尺相对铸铁直角尺来说材料比较脆受到磕碰后会有凹坑，凹坑多了就会影响其精度及使用。大理石直角尺主要用于检测工件的直线度与垂直度，采用的石材都具备结构紧密,稳定性好,质地均匀,硬度高,强度大等特点。与其配套的大理石量具还有：大理石平行规、大理石方尺、大理石方筒等。
大理石直角尺的特性
大理石直角尺取材地下经过亿万年自然时效优质的岩石层其内应力完全消失，结构组织均匀，线胀系数极小。经严格物理试验和化学实验选择的石料结晶极为细密且质地坚硬，耐磨损、有很高的耐腐蚀性。大理石直角尺硬度比更比铸铁直角尺的硬度高2－3倍(相当于HRC>51)，在使用的时候遭重物磕碰，最多掉几粒碴而已，不会像金属工具那样，因变形而破坏整体精度。由于大理直角尺是手工研磨而成，其表面光洁度极高，测量时能平滑移动且无滞涩感。
大理石直角尺的材质对比
大理石直角尺的选材一般为“济南青”泰山青“泰山青白粒”三种石材，由于石材是天然形成的所以采集石材的位置不同石材的性能也略有不同，此表只能作为一个区间性的参考，帮助客户大概的了解一下不同材质的大理石直角尺的性能差别。
|
花岗石直角尺材料性能表
|
|
性能参数
|
济南青
|
泰山青
|
泰山青白粒
|
|
抗压强度
|
257.1 N/mm²
|
355.2 N/mm²
|
249.8 N/mm²
|
|
抗弯强度
|
36.7kn/mm²
|
40.8kn/mm²
|
24.2kn/mm²
|
|
肖氏硬度
|
Hs79.9
|
Hs86.3
|
Hs80
|
|
密度
|
3070kg/m³
|
2900kg/m³
|
2650kg/m³
|
|
吸水率
|
0.12%
|
0.043%
|
0.21%
|
|
耐酸率
|
0.2%
|
0.2%
|
0.2%
|
|
线膨胀系数
|
4.6×10-6/℃
|
2.3×10-6/℃
|
7.8×10-6/℃
|
|
弹性模量
|
1.27-1.47N/mm²
|
1.11-1.28N/ mm²
|
0.82-1.15N/ mm²
|
直角尺的分类
这里只介绍非刻度的工业用直角尺， 直角尺按材质分为：“大理石直角尺”“铸铁直角尺”“镁铝直角尺”。
大理石直角尺
大理石直角尺的材质为天然岩石，采用研磨工艺保证其精度，特别适用于精工业。大理石直角尺的特点是精度极高无塑性变形而且不会生锈缺点是特别怕磕碰，需要特别注意的是大理石直角尺采用的石材都是不可再生资源，所以请使用者务必要妥善使用延长其使用寿命。（只要磕碰后凹面不是特别大是完全可以通过研磨恢复其精度的）
铸铁直角尺
铸铁直角尺顾名思义材质为HT200灰口铸铁，此材质具有抗拉强度高，铸造性能好，硬度高等特点。铸铁直角尺相对于另外两种直角尺来说抗撞击能力更强，所以铸铁直角尺较适用于重工业，另外利用人工刮研可以保证铸铁直角尺获得很好的精度而且铸铁直角尺的工作面能够利用人工刮研进行修补。
镁铝直角尺
镁铝直角尺的材质是镁铝合金，镁铝直角尺最大的特点就是轻，而且能保证一定的精度，一根标准的2000*1250mm的镁铝直角尺重量只有15kg，缺点是怕磕碰而且不易修补。

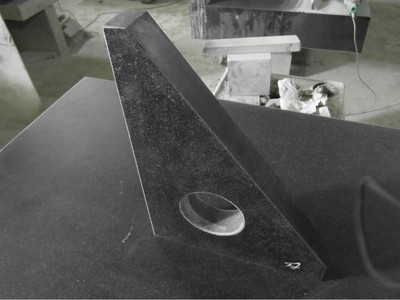

大理石直角尺直线度标准GB6092－85，垂直度标准GB6092－85。为减少重量及方便加工而增加了减重孔。侧面的公差是0.02。
|
大理石直角尺标准型号
|
|
规格(mm)
|
垂直度(um)
|
测量面直线度(um)
|
基准面直线度(um)
|
|
精度等级
|
0
|
00
|
000
|
0
|
00
|
000
|
0
|
00
|
000
|
|
100x63
|
4
|
2
|
1
|
1
|
1
|
1
|
1
|
1
|
1
|
|
160x100
|
4
|
2
|
1
|
2
|
1
|
1
|
1
|
1
|
1
|
|
250x160
|
5
|
2.5
|
1.5
|
2
|
1
|
1
|
2
|
1
|
1
|
|
400x250
|
7
|
3.5
|
2
|
2.5
|
1.5
|
1
|
2
|
1
|
1
|
|
630x400
|
9
|
4.5
|
2.5
|
3
|
2
|
1
|
2.5
|
1.5
|
1
|
|
800x500
|
10
|
5
|
3
|
3
|
2
|
1
|
5
|
2.5
|
1.5
|
|
1000x630
|
12
|
6
|
3
|
4
|
2
|
1
|
6
|
3
|
1.5
|
|
1250x800
|
15
|
7.5
|
4
|
5
|
2.5
|
1.5
|
8
|
4
|
2
|
|
1600x1000
|
18
|
9
|
5
|
6
|
3
|
1.5
|
10
|
5
|
2.5
|
|
2000x1250
|
22
|
11
|
6
|
8
|
4
|
2
|
12
|
6
|
3
|
大理石直角尺的精度偏差问题
大理石直角尺常常会因为使用不当造成过早的损坏或精度出现误差，所以我们在使用大理石直角尺的时候一定要注意正确的使用，以延长大理石平尺使用寿命。使用大理石直角尺时要轻拿轻放，放正放稳。检验工件时应均匀用力使大理石直角尺紧靠在工件的测量面上。大理石直角尺一般在恒温室使用，使用完后，要用细软布擦净，并涂上一层专用油，放入盒内，妥善保存。
大理石直角尺的直线度检测
将大理石直角尺平稳固定在大理石平板上使其工作面保持水平状态，根据直角尺工作面长度选择适当的检测桥板（一般按8~10个跨步，跨距在50~500mm之间）；然后将桥板置于大理石直角尺的一端把水平仪固定在桥板上；桥板按跨距逐步地从直角尺的一端移至另一端，每移动一个跨距从分度直为0.001mm/m的电子水平仪上读取该位置读数；其最大值与最小值之差即为大理石直角尺工作面的直线度误差。工作面任意200mm的直线度误差，可选择50mm或100mm的桥板，按上述方法在任意200mm内进行检验确定。
大理石直角尺的垂直度检测
检验大理石直角尺两个工作面的垂直度时先将平尺放置在精密大理石平板上，使装有分度值0.001mm 千分表的表座通过标准圆棒，在标准大理石方箱上对零。然后以同样的方式使表座靠紧大理石直角尺的另一个工作面，此时千分表的读数即为该侧面的垂直度误差。大理石直角尺的垂直度取最大误差值。
