大理石方尺 | 花岗石方尺
大理石方尺的简介

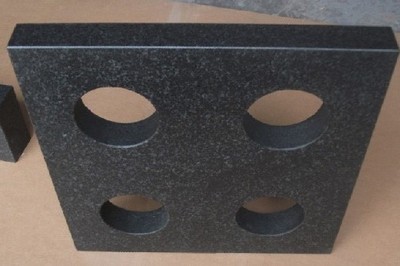

大理石方尺又称花岗石方尺，是检测工件直线度平行度及垂直度的精密大理石量具。大理石方尺选用“济南青”“泰山青”“泰山青白粒”等天然石材经过机械加工及手工研磨制成的精密基准测量工具，这些石材都具备结构精密,稳定性好,质地均匀,强度大,硬度高的特点而且还具有不生锈、耐酸碱、耐磨性、不磁化、不变型、维护方便、易清理等优点。大理石方尺主要用于检测高精度零部件的直线度平行度及垂直度，是极为理想的检测基准面。与其配套产品还有：大理石直角尺、大理石平尺、大理石平行规等。
大理石方尺的特性
大理石方尺取材于经过亿万年自然时效的地下优质岩石层，其组织结构均匀，线胀系数极小，内应力完全消失，因此大理石方尺有不变形、精度高的特点。经过严格物理试验和化学实验选择的石材其质地坚硬、结晶细密、极耐磨损且耐酸碱效果好较铸铁类量具来说能适应更为广泛的工作环境。由于大理石方尺系非金属材料制成所以岩石类平板基本无磁性反应，亦无塑性变形，其硬度比铸铁材料高2－3倍(相当于HRC>51)，在使用中大理石方尺即使遭重物磕碰，至多掉几粒碴而已，不会像金属工具那样，因变形而破坏精度。大理石方尺由手工研磨而成，其表面光洁度极高在测量时能平滑移动，无滞涩感。
大理石方尺的规格
大理石方尺按国标GB6092-85标准制作
|
花岗石方尺规格精度
|
|
规格（mm）
|
直线度
|
垂直度
|
平行度
|
|
精度等级 单位（um）
|
|
00
|
0
|
00
|
0
|
00
|
0
|
|
100×100
|
1
|
2
|
1
|
2
|
1
|
2
|
|
150×150
|
1.5
|
3
|
1
|
2
|
1.5
|
3
|
|
200×200
|
2
|
4
|
1.5
|
3
|
2
|
4
|
|
300×300
|
3
|
6
|
1.5
|
3
|
3
|
6
|
|
400×400
|
4
|
8
|
2
|
4
|
4
|
8
|
|
500×500
|
5
|
10
|
2.5
|
5
|
5
|
10
|
|
600×600
|
6
|
12
|
3
|
6
|
6
|
12
|
|
800×800
|
8
|
16
|
4
|
8
|
8
|
16
|
大理石方尺的日常保养
1．大理石方尺虽然不会因硬物的撞击、敲打而产生变形影响精度，但是硬物撞击其工作面时大理石方尺会掉落石渣从而产生凹坑，而工作面凹坑过多或者过大会影响大理石方尺的精度，所以平时在测量工件或使用中应注意轻拿轻放以免出现过多的凹坑，影响其使用也影响其美观。
2．大理石方尺在长期不使用的情况下应该以专用润滑油擦拭方尺，如果没有专用润滑油可以用食用油代替，再次使用的时候用软布抹干即可，当表面沾污时宜以一些较淡的腐蚀剂如柠檬汁或醋清洁污痕，切忌使用肥皂或苏打粉等易损大理石本质的物料来擦拭。
大理石方尺的精度检测
大理石方尺的直线度检测
将大理石方尺用大理石平行规支承在距方尺测量面两端2L/9的标准支承标记处，根据大理石方尺工作面长度选择适当的检测桥板（一般按8~10个跨步，跨距在50~500mm之间）；然后将桥板置于大理石方尺的一端把水平仪固定在桥板上；桥板按跨距逐步地从大理石方尺工作面的一端移至另一端，每移动一个跨距从分度直为0.001mm/m的电子水平仪上读取该位置读数；其最大值与最小值之差即为大理石方尺工作面的直线度误差。工作面任意200mm的直线度误差，可选择50mm或100mm的桥板，按上述方法在任意200mm内进行检验确定。
大理石方尺的垂直度检测
检验大理石方尺相邻工作面的垂直度时先将其一个工作面固定在大理石平板上，使装有分度值0.001mm 千分表的表座通过标准圆棒，在标准大理石直角尺上对零。然后以同样的方式使表座靠紧大理石方尺的另一个工作面，此时千分表的读数即为该大理石方尺两相邻工作面垂直度误差。大理石方尺的工作面一般为四个，用同种方法检测其他相邻工作面的垂直度误差，取最大误差值即为大理石方尺的垂直度。
大理石方尺的平行度检测
检测大理石方尺上工作面与下工作面的平行度，将大理石方尺的一个工作面做为基面放在大理石平板上，用装在表架上的分度值为0.001mm的千分表在其工作面上测出不少于三处的高度差值，为平行度误差同理测出两个工作面的平行度误差取。当不具备大理石平板时，允许将大理石方尺的侧面放在某一支承面上，用分度值为0.002mm 杠杆千分尺或带分度值为0.002mm 千分表的检具测量大理石方尺两个对应工作面的高度差，待四个工作面测量完毕后取其最大值为该大理石方尺的平行度。
1、 大理石方尺工作面上不得有裂纹、凹痕及组织疏松现象，且不得有磨痕及其它影响使用的缺陷。
2、允许在大理石方尺工作面出现天然的、非人为的彩色条纹和色斑。
3、大理石方尺非工作面不得出现裂纹及大面积组织疏松现象，出现的凹陷、掉角或者划伤允许修补。
4、大理石方尺应采用细晶粒且结构致密的石材制作。最适合作平板的石材有“济南青”“泰山青”“泰山青白粒”。
大理石方尺石材的物理性能应符合
1）抗压强度大于等于245mpa；
2）抗弯强度22kn/mm2；
3）肖氏硬度大于HS70；
4）吸水率小于0.25%。
5、大理石方尺工作面硬度应均匀且工作面各部位肖氏硬度应在HS70 以上。
