等高垫铁|等高垫块

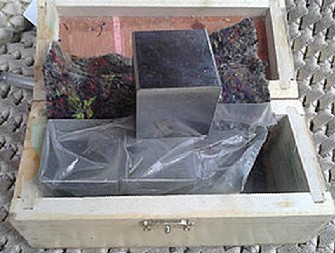

等高垫铁
等高垫铁简介
等高垫铁又称等高垫块都属于调整垫铁系列，等高垫块一般是六个工作面的正方体可以用于支撑平面，由于支撑一个面最少需要三个支点所以等高垫铁通常三件为一组，材料分别是HT200/250或45#，工作面采用刮研或研磨工艺加工，80以下规格的等高垫块一般为45#材质磨床精磨。
等高垫铁的规格型号
等高垫铁的规格（mm)分为30×30×30、40×40×40、50×50×50、60×60×60、80×80×80、100×100 ×100 ,其中80以下的规格材质是45#钢，80以上规格的材质多数情况下位HT200/250.。等高垫铁的对面工作面互相平行，相邻工作面互相垂直，由于等高垫铁的六个面均可以加工精度所以等高垫铁也可以用于机械零件划线，作为机械加工基准工具。
等高垫铁的选择
等高垫块为工件提供了支撑点，其反作用力与击打力组成成形的外力。抵垫的位置要准，因为它决定变形的类型和位置；等高垫铁的形状大小根据需要选择。等高垫铁的刚度要大，不能材料没成形，等高垫铁先变形了；等高垫铁的质量宜大，太小自身容易打飞。由于等高垫铁属于精密测量工具所以在选择时应注意尽量选择承重偏大点的垫铁，以免过重的载体重量使垫铁变形或者损坏。
等高垫铁的应用
等高垫铁大多情况下用于支撑工件或者小型机床的底面，而支撑一个面最少需要3个支点所以等高垫铁一般都是3个一组销售的，厂家在购买等高垫铁的时候会向生产方询问产品的单块承载力然后自己计算是不是能够承受工件的重量，这样做事不对的。需方切勿用单块承载力乘以块数得出组合后的承载力，因为承载体基座的重力不一定完全的均匀，在承载体基座重力偏大的地方应适当的添加垫铁以保证垫铁不会因受力过大而造成变形或者损坏。
