铸铁方箱
方箱分类
方箱按材质可分为：铸铁方箱、大理石方箱、镁铝方箱。铸铁方箱的别名有检验方箱、划线方箱、测量方箱、t型槽方箱、铸铁检验方箱、铸铁划线方箱、铸铁测量方箱等。铸铁方箱按其功能又分为普通铸铁方箱、t型槽铸铁方箱和磁性铸铁方箱。
普通铸铁方箱一般用于产品的检测或划线所以也称做检验方箱或划线方箱。
t型槽铸铁方箱也称t型槽方箱就是在普通铸铁方箱的工作面上加开了t型槽，t型槽可以用于固定工件。
磁性铸铁方箱也称磁性方箱就是V槽部分及底部都带有磁力，方便固定工件或将磁性方箱固定在工件上。
铸铁方箱简介

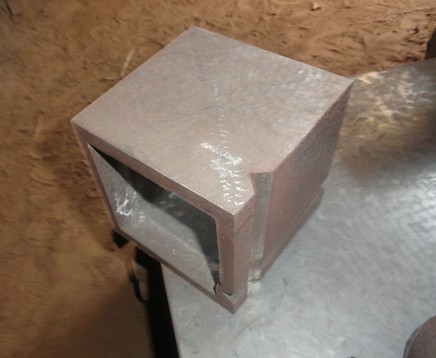

铸铁方箱主要用于零部件平面度、平行度、垂直度的检测，也可用于工件划线时支撑工件。铸铁方箱一般为边长相同的正方体，另外可根据需要制作各种规格的铸铁方箱。铸铁方箱可用于机械制造、机床加工、电子、造船、汽车等多个领域中。
铸铁方箱一般使用HT200（HT250）的灰口铸铁按JB/T 7974—2000标准制作而成。是4个或6个面的空腔正方体，并且有一个面上有设有V型槽，铸铁方箱的工作面一般为4个，其精度指标有平面度、平行度和垂直度三种，一般采用人工刮研的方法加工。
铸铁方箱的规格及精度
铸铁方箱的精度依据JB/T 7974—2000标准
|
规格
（mm）
|
铸铁方箱的精度指标（μm）
|
|
平行度
|
平面度
|
垂直度
|
|
1
|
2
|
1
|
2
|
1
|
2
|
|
100x100
|
4
|
8
|
4
|
8
|
4
|
8
|
|
150x150
|
6
|
12
|
4
|
8
|
6
|
12
|
|
200x200
|
8
|
16
|
6
|
12
|
8
|
16
|
|
300x300
|
12
|
24
|
6
|
12
|
12
|
24
|
|
400x400
|
16
|
32
|
8
|
16
|
16
|
32
|
|
500x500
|
20
|
40
|
10
|
20
|
20
|
40
|
|
600x600
|
24
|
48
|
12
|
24
|
24
|
48
|
|
800x800
|
32
|
64
|
16
|
32
|
32
|
64
|
|
1000x1000
|
40
|
80
|
20
|
40
|
40
|
80
|
|
1200x1200
|
48
|
96
|
24
|
48
|
48
|
96
|
|
1500x1500
|
60
|
120
|
30
|
60
|
60
|
120
|
铸铁方箱的检验方法
对于边长300mm以下的铸铁方箱，检定时在铸铁方箱被检面的两端各放置1mm的量块，把刀口尺放在量块工作面上，然后在其各被检点处用量块试塞，当量块组塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在铸铁方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其最大值，当误差方向不一致时取其最大正差与最大负差绝对值之和，为该受检面平面的平面度。除检定平面度外，还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为：1级、2级不少于25点；3级不少于20点。
铸铁方箱的相关要求
铸铁方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的缺陷，非工作面应清砂涂漆，棱边倒角。在铸铁方箱的内壁可以设有标牌，标盘应标明铸铁方箱的规格尺寸、级别、出厂编号、生产方公司名称。
|
