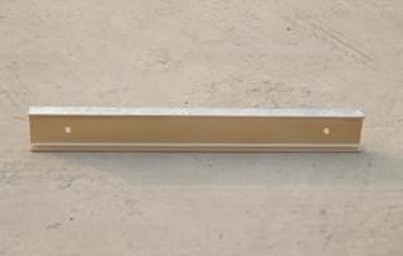

镁铝水平尺
镁铝水平尺的简介
镁铝水平尺主要用于机械零部件的检验、测量、划线，也可以用于设备安装、工业工程的施工及室内装修。用镁铝合金制作出来的水平尺称为镁铝水平尺也称为镁铝合金水平尺。镁铝合金是纯镁为基料加入铝、锌、锰、铈、钍以及少量锆或镉等元素组成的合金。由于镁、铝是该合金中含量最高的元素所以也称为镁合金。镁铝合金制作的产品还有镁铝直角尺、镁铝刀口尺、镁铝平尺、镁铝方筒、镁铝方箱等。其特点是：密度小，比强度高，弹性模量大，消震性好，耐有机物和碱的腐蚀性能好。不同于镁铝平尺的是：镁铝水平尺带有水平泡，可用于检验、测量，调试设备是否安装水平。
镁铝水平尺的优点
镁铝水平尺重量轻：镁在实用金属中是最轻的金属,镁的比重大约是铝的2/3，是铁的1/4，所以镁铝平尺的重量非常轻，标准规格中小于2米的镁铝水平尺重量只有1.5kg/m,一条3米长的镁铝水平尺也只有9kg，一根6米长的镁铝水平尺一个人就可以轻松的移动。
镁铝水平尺精度高：一般钢材材质的曲服点是30kg/mm2,铸铁件的曲服点是38kg/mm2,而镁铝合金达到110kg/mm2，所以跨度相同的要求下镁铝水平尺的结构可以设计的更轻巧，而且获得的精度更高。
镁铝水平尺易保管：镁铝水平尺的放置要求不是很高，悬挂、平放都可以，不会因长期平放影响镁铝平尺的直线度、平行度。
镁铝水平尺不生锈：使用期间不用涂油，长期不使用，存放时镁铝水平尺轻轻地涂上薄薄的一层一般工业油即可。
而且镁铝水平尺的强度高、刚性好且具有一定的耐蚀性、尺寸稳定性、抗冲击、耐磨等性能另外还有无磁性和无毒的特点。
镁铝水平尺的缺点
镁铝水平尺的铸造性较差、不适合焊接（需要用保护气体）生产异型产品价格相当昂贵。而且镁铝水平尺的工作面比较怕硬物磕碰，这使得他在重工业领域的使用范围比较小。
镁铝水平尺的规格
下表为标准规格镁铝平尺的精度、尺寸、重量对照表
|
镁铝水平尺规格精度对照表
|
|
规格(mm)
|
500
|
1000
|
1500
|
2000
|
2500
|
3000
|
3500
|
4000
|
5000
|
5000
|
6000
|
6000
|
7000
|
|
精度等级
|
0
|
0
|
1
|
1
|
1
|
2
|
2
|
2
|
3
|
2
|
3
|
2
|
2
|
|
直线度(um)
|
3
|
5
|
15
|
18
|
22
|
48
|
56
|
64
|
160
|
80
|
200
|
100
|
120
|
|
平行度(um)
|
4
|
8
|
22
|
27
|
33
|
72
|
84
|
130
|
240
|
120
|
300
|
150
|
180
|
|
重量(kg)
|
0.8
|
1.5
|
2.3
|
6
|
7.5
|
9
|
10
|
28
|
35
|
40
|
42
|
50
|
70
|
镁铝水平尺的直线度检测
将镁铝水平尺用大理石平行规支承在距平尺两端2L/9的标准支承标记处，根据镁铝水平尺工作面长度选择适当的检测桥板（一般按8~10个跨步，跨距在50~500mm之间）；然后将桥板置于镁铝水平尺的一端把水平仪固定在桥板上；桥板按跨距逐步地从镁铝水平尺的一端移至另一端，每移动一个跨距从分度直为0.001mm/m的电子水平仪上读取该位置读数；其最大值与最小值之差即为镁铝水平尺工作面的直线度误差。工作面任意200mm的直线度误差，可选择50mm或100mm的桥板，按上述方法在任意200mm内进行检验确定。
镁铝水平尺的平行度检测
检测镁铝水平尺上工作面与下工作面的平行度，将镁铝水平尺以一个工作面为基面放在大理石平板上，用装在表架上的分度值为0.001mm的千分表在其工作面上测出不少于三处的高度差值，取最高值为镁铝水平尺的平行度误差。
