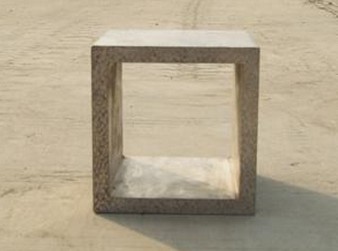

镁铝方箱属于方箱的一种，镁铝方箱主要于对零部件平行度、直线度、垂直度的检验和划线，一般为边长相同的正方体。方箱按材质可以分成铸铁方箱 、大理石方箱 、镁铝方箱 。其中镁铝方箱主要用于轻工业或者测量大型工件的重工业，镁铝方箱主要特点就是能在保证产品精度的同时使镁铝方箱本身重量降到最低。镁铝方箱的材质使用的是镁铝合金所以也成为镁铝合金方箱。由于镁铝合金是以纯镁为基料加入铝、锌、锰、铈、钍以及少量锆或镉等元素组成的轻型合金，所以镁铝方箱具有重量轻、精度高、稳定性好、使用方便等特点。使用镁铝合金制作生产的产品还有轻型平尺、镁铝水平尺、镁铝刀口尺、镁铝直角尺、镁铝方筒等。400以下的方箱基本不使用镁铝材料制作，因为镁铝方箱较铸铁方箱来说抗敲击能力弱，但是镁铝方箱重量轻，所以规格越大镁铝方箱的优势就越明显。

规格 （mm）	镁铝方箱精度（μm）
	平行度		平面度		垂直度
	1	0	1	0	1	0
100x100	4	2	4	2	4	2
150x150	6	3	4	2	6	3
200x200	8	4	6	3	8	4
300x300	12	6	6	3	12	6
400x400	16	8	8	4	16	8
500x500	20	10	10	5	20	10
600x600	24	12	12	6	24	12
800x800	32	16	16	8	32	16
1000x1000	40	20	20	10	40	20
1200x1200	48	--	24	--	48	--
1500x1500	60	--	30	--	60	--

镁铝方箱的优势
      镁铝方箱重量轻：镁在实用金属中是最轻的金属,镁的比重大约是铝的2/3，是铁的1/4，所以 镁铝方箱的重量非常轻。

      镁铝方箱精度高：一般钢材材质的曲服点是30kg/mm2,铸铁件的曲服点是38kg/mm2,而镁铝合金达到110kg/mm2，所以跨度相同的要求下镁铝方筒的结构可以设计的更轻巧，而且获得的精度更高。
       镁铝方箱易保管：镁铝方箱本身具有一定的耐酸碱腐蚀性而且不易生锈，由于自身重量非常轻所以使用完毕后将镁铝方箱放平即可。
镁铝方箱的劣势

     镁铝方箱的铸造性较差、不适合焊接（需要用保护气体）生产异型产品价格相当昂贵。而且镁铝方箱的工作面比较怕硬物磕碰，这使得他在重工业领域的使用范围比较小。

   出于成本考虑最常见的两种轻型合金是镁铝合金和铝合金，以下就这两种材质的各项性能进行对比。
   比重对比： 镁铝合金的比重为1.8g/cm3左右,铝合金的比重为2.7g/cm3，镁铝合金比铝合金轻30%。
   强度对比： 镁铝合金在金属工程材料中，具有极佳的强度/重量比。屈服强度 160MPa，抗拉强度 240MPa，维氏强度:HV80。
   刚性对比： 镁铝合金的刚性为铝合金的2倍且镁铝合金具有良好的抗应力阻力。
   压铸性对比：在保持良好的结构条件下，镁铝合金允许铸件壁厚最小达到0.6mm，铝合金的压铸性能也要在1.2-1.5mm以上时才能与镁合金相比。镁铝合金较易压铸成型，适合大批量压铸生产（生产速度可达铝合金的1.5倍）且镁铝合金与模具钢材的亲和力小，不易粘附模具。
   此外镁铝合金的耐磨性也比铝合金要高的多，而且镁铝合金比铝合金拥有更好的切削性能（切削阻力小，在机械加工时，可以较快的速度加工），主要原因就是铝合金的粘度高才使得铝合金在耐磨性与切削性上远不及镁铝合金。

   检验镁铝方箱的垂直度时先将镁铝方箱放置在平板上，使装有分度值0.001mm 千分表的表座通过标准圆棒，在标准直角尺上对零。然后以同样的方式使表座靠紧镁铝方箱的一个侧面，此时千分表的读数即为该侧面的垂直度误差。同理检测另一侧面的垂直度误差，取最大误差值。
