t型槽方筒
方筒分类
方筒按材质可分为：铸铁方筒、大理石方筒、镁铝方筒。一般按其材质的特性适用于不同的行业，铸铁方筒的抗撞击能力强使用于重工业，而大理石方筒的精度高适用于精工业，镁铝方筒的重量轻适用于制作大型的方筒，广泛用于轻工业。
铸铁方筒按其功用可分为：检验方筒和t型槽方筒，检验方筒较为常见就是普通的铸铁方筒主要用于检验工件，而t型槽方筒是在普通铸铁方筒的工作面上加开t型槽用于固定工件或将其固定在工件上。

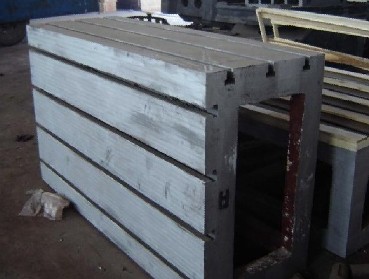

t型槽方筒简介
t型槽方筒主要用于零部件直线度、平行度的检测，也可用于工件划线的划线。t型槽方筒一般为四个临边相同的长方体，另外可根据需要制作各种规格的t型槽方筒。t型槽方筒可用于机械制造、机床加工、造船、汽车制造等多个领域。t型槽方筒使用HT200（HT250）的灰口铸铁按JB/T 7974—2000标准制作而成，t型槽方筒的t型槽按GB/T158-1996标准设计加工。t型槽方筒是4个或6个面的空腔长方体，常见的t型槽方筒工作面一般为4个（即四个相同的长方形工作面），其精度指标有直线度、平行度两项，一般采用人工刮研的方法进行加工。
t型槽方筒的规格及精度
t型槽方筒的精度依据JB/T 7974—2000标准
|
铸铁方筒的精度对照标准
|
|
规格型号(mm)
|
1000*80*80
|
1500*100*100
|
2000*100*100
|
2500*150*150
|
3000*150*150
|
|
精度等级
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
1
|
2
|
|
直线度(um)
|
10
|
20
|
16
|
32
|
18
|
36
|
22
|
44
|
24
|
48
|
|
平行度(um)
|
16
|
32
|
22
|
44 |
26
|
52
|
32
|
64
|
36
|
72
|
t型槽方筒的其他要求
t型槽方筒各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的缺陷，非工作面应清砂涂漆，棱边倒角。在t型槽方筒的内壁可以设有标牌，标盘应标明铸铁方筒的规格尺寸、级别、出厂编号、生产方公司名称。
|
