铸铁弯板
铸铁弯板简介

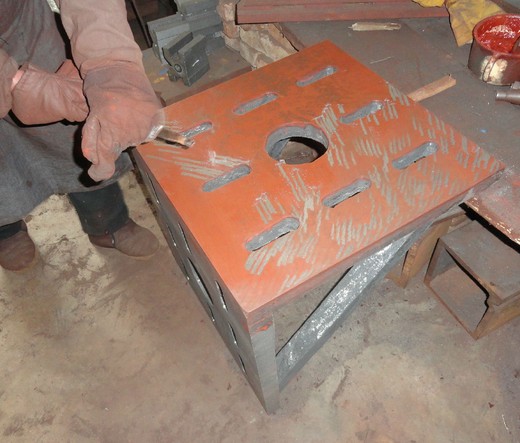

铸铁弯板用于生产中零部件的检测和机械加工中的装夹。也可用于检验工件的90°角，维修设备时检验零部件相关表面的相互垂直度，还常用于钳工划线。并可用于检验、安装、机床机械的垂直面检查，并能在 铸铁平板上检查工件的垂直度，适和检查高精度机械和检验机床之间的不垂直度。铸铁弯板选用HT200(或HT250)的灰口铸铁为材质，按GB6092 - 85标准制造，采用人工刮研的方法保证铸铁弯板的垂直度与平面度。铸铁弯板一般都留有减重孔，一来减轻其重量二来可以用于固定工件。铸铁弯板从侧面看和铸铁直角尺差不多但是铸铁弯板的工作面要比铸铁直角尺大的多，所以检测铸铁弯板的精度时一般用平面度而检测铸铁直角尺的时候通常用直线度。 铸铁弯板的构成
铸铁弯板主要由工作面、加强筋和减重孔组成其中工作面主要由检测面和基准面构成的直角测量面，需要注意的是铸铁弯板没有内角测量面其内角由2-3根加强筋支撑以增加铸铁弯板的承载力。铸铁弯板的检测面与基准面都有减重孔用来固定工件，但是减重孔的位置没有具体规则所以有些异形件很难被固定到上面，这也是t型槽弯板存在的意义了。铸铁弯板标准件中测量面的面积和平面度都大于基准面下面产品规格中有具体数据供给客户参考。
铸铁弯板的规格
铸铁弯板按GB6092 - 85标准制造，下表中的规格为测量面的尺寸
|
铸铁弯板的精度规格表
|
|
规格
（mm）
|
垂直度
|
测量面平面度
|
基准面平面度
|
|
精度等级（um）
|
|
1
|
2
|
3
|
1
|
2
|
3
|
1
|
2
|
3
|
|
200×200
|
8
|
16
|
30
|
4
|
8
|
16
|
6
|
12
|
24
|
|
300×200
|
10
|
20
|
40
|
5
|
10
|
20
|
8
|
16
|
30
|
|
300×300
|
10
|
20
|
40
|
5
|
10
|
20
|
8
|
16
|
30
|
|
400×300
|
12
|
24
|
45
|
6
|
12
|
24
|
10
|
20
|
40
|
|
400×400
|
12
|
24
|
45
|
6
|
12
|
24
|
10
|
20
|
40
|
|
500×400
|
14
|
28
|
50
|
7
|
14
|
28
|
12
|
24
|
48
|
|
500×500
|
14
|
28
|
50
|
7
|
14
|
28
|
12
|
24
|
48
|
|
800×600
|
18
|
35
|
60
|
9
|
18
|
35
|
14
|
28
|
55
|
|
1000×800
|
25
|
50
|
70
|
12
|
24
|
45
|
18
|
35
|
70
|
铸铁弯板平面度计算公式
平面度公差依：GB6092-85标准：d为对角线（mm）
1级=8×(1+d/1000)um
2级=16×(1+d/1000)um
3级=32×(1+d/1000)um
铸铁弯板的垂直度检测
检验铸铁弯板工作面对基准面的垂直度时先将铸铁弯板的基准面放置在平板上，使装有分度值0.001mm 千分表的表座通过标准圆棒，在标准直角尺上对零。然后以同样的方式使表座靠紧铸铁弯板的工作面，此时千分表的读数即为该铸铁弯板垂直度误差。
铸铁弯板的分类
铸铁弯板简称弯板，个别地方也称作曲铮。铸铁弯板的别名很多比如直角靠铁、直角靠板、直角弯板这些叫法是根据铸铁弯板90°角的特点命名的大多数是指普通弯板。还有的称作t型槽弯板、检验弯板、划线弯板，这些叫法是根据铸铁弯板的特殊功用而命名的，一般都不是指标准件。即便型号规格与标准件相同但是在功用方面肯定有特殊要求所以客户在选择的时候应该把用途和客服人员说清楚，否则很容易出问题。另外还有岩石类的弯板，像大理石弯板、花岗石弯板、岩石弯板，这些产品都是岩石材质的除非对精度有极高要求，一般是不常见的。原因在于这种弯板太脆，使用中需要十分注意使用方法。
普通铸铁弯板
常用规格铸铁弯板仓库一般都备有现货工作面与基准面都留有减重孔（也可用于固定工件或固定在设备上）一般选择这种铸铁弯板的客户只需要其垂直度和工作面的平面度基本就能达到使用的目的，这种铸铁弯板是应用最为广泛也是最为普遍的。
t型槽弯板
t型槽弯板一般都是在工作面（或者工作面与基准面）上开有t型槽，t型槽的作用基本也是用于固定工件只不过针对性更强一点，对于固定一些异型的工件更为方便。也有一些对t型槽精度要求较高的弯板，这种弯板还可以当作导轨面使用。
检验弯板、划线弯板
这两种铸铁弯板的规格一般偏小在加工方法上一般采用研磨方式，（研磨与刮研的区别在于研磨出来的平面是光滑的镜面而刮研出来的平面是麻点）工作面（或者工作面与基准面）不设减重孔，在使用上也是以检测划线为目的。
岩石类弯板
这种弯板材质为天然石材特点就是精度极高且无塑性变形，这种弯板并不常见且应用也相当局限在这里就不具体介绍了。
铸铁弯板的保养
1、为了防止铸铁弯板变形，使用完毕后，要将工件从铸铁弯板上拿下来，避免工件长时间对铸铁弯板重压造成的变形。
2、铸铸铁弯板包装为木制半包形式拆卸非常方便，长期不用时应将铸铁弯板的工作面擦拭干净，然后涂上一层防锈油，最后用铸铁弯板的外包装将铸铁弯板盖好，以防止平时不注意造成对工作面的损伤。
3、铸铁弯板应放置在通风、干燥的环境中，并远离热源、有腐蚀的气体、有腐蚀的液体。
4、铸铁弯板应定期检查，检定周期根据具体情况可为6-12个月。
