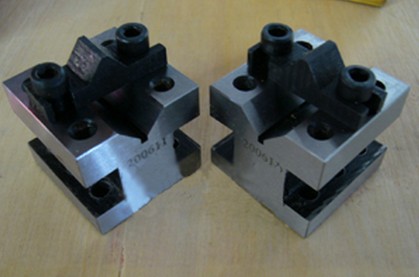

钢制v型架也称钢件v型架采用优质工具钢制造，经平面磨床精磨加工而成。钢制v型架和铸铁v型架一样属于v型架的一种，除了材质不同且钢制v型架都配有夹板，夹板可以固定被检工件，使加工和检验划线更为准确。与v型铁比钢件v型架更适用于检测小型工件。钢制v型架可以用来支撑轴、管、圆棒等圆柱形工件，主要作用是使工件的轴心线平行于基准面，以便于检验、划线、校正还可用于检验工件垂直度、平行度，精密轴类零件的定仪及机械加工中的装夹。
钢件V型架按照JB/T8047-95标准制造，一般都是成对供应
|
钢制V型架规格
(mm)
|
被测工件直径范围(mm)
|
|
最小直径
|
最大直径
|
|
35×35×30
|
3
|
15
|
|
60×60×50
|
5
|
40
|
|
105×100×80
|
8
|
80
|
|
150×100×100
|
12
|
135
|
钢件v型架的载要求
钢件V型架的承载是指钢件V型架单位面积承受的重量后，V型架的变形挠度。简单的说就是钢件v型架正常工作下所能承受的最大压力。
