铸铁方尺
铸铁方尺的别名
铸铁方尺也称方尺、平行方尺、检验方尺、等边方尺、90度方尺、矩形角尺 、90度角尺、方型角尺等。
铸铁方尺的简介

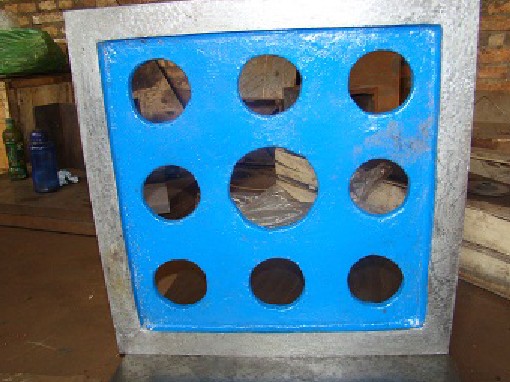

铸铁方尺属于非刻线量尺，是具有垂直度平行度的框式组合量具，可作为工业常规检测基准的工具还有桥型平尺、平行平尺、燕尾尺（角度平尺）等。铸铁方尺主要用于检测机床内部工件的垂直度及平行度也可用于机床及零部件的安装加工定位、划线、调修等。铸铁方尺选用牌号为HT200（或HT250）的灰口铸铁为材质，按GB6092-85标准制造，通过人工刮研的方式来保证铸铁方尺工作面的垂直度、平行度与直线度。铸铁方尺的形状一般为正方形，中间有一条加强筋，加强筋上有4-9个减重孔也可叫提孔测量时方便移动。标准铸铁方尺的工作面只有外围的四条等边。
铸铁方尺的规格
铸铁方尺按GB6092-85标准制造
|
铸铁方尺规格精度
|
|
规格（mm）
|
直线度
|
垂直度
|
平行度
|
|
精度等级 单位（um）
|
|
2
|
1
|
2
|
1
|
2
|
1
|
|
100×100×30
|
8
|
4
|
8
|
4
|
8
|
4
|
|
150×150×30
|
12
|
6
|
8
|
4
|
12
|
6
|
|
200×200×30
|
16
|
8
|
12
|
6
|
16
|
8
|
|
300×300×30
|
24
|
12
|
12
|
6
|
24
|
12
|
|
400×400×40
|
32
|
16
|
16
|
8
|
32
|
16
|
|
500×500×50
|
40
|
20
|
20
|
10
|
40
|
20
|
|
600×600×50
|
48
|
24
|
24
|
12
|
48
|
24
|
|
800×800×60
|
64
|
32
|
32
|
16
|
64
|
32
|
方尺的分类
这里主要介绍铸铁方尺，对于大理石方尺只做简单的介绍。
直角尺按材质分为：“铸铁方尺”“大理石方尺”。
铸铁方尺
铸铁方尺材质为HT200（或HT250）灰口铸铁，此材质具有抗拉强度高，铸造性能好，硬度高等特点。铸铁方尺相对于大理石方尺来说抗撞击能力更强，所以铸铁方尺在重工业应用的更为广泛，另外配合人工刮研保证了铸铁方尺可以获得很好的精度而且铸铁方尺的工作面能够利用人工刮研进行修补可以说只要铸铁方尺保养得当工作面不出现大的凹坑用二十几年是不成问题的，只是绝大多数厂家为了节约时间都选择直接更换新产品，这样也没什么不对毕竟铸铁属于可循环利用的资源更换新产品并不会造成资源浪费。
当然铸铁方尺也存在一些缺点：首先由于铸铁方尺更换的频率较高导致其需求量特别大，所以现在生产的铸铁方尺都是采用人工回火或者振动时效的，自然时效的铸铁方尺可以说是没有的也不可能有，这一点是不争的事实，换句话讲就是铸铁方尺多多少少都会有塑性变形，只不过不是特别明显而已，一般情况下保养得当的铸铁方尺平均使用寿命是2-3年。
其次是铸铁方尺重量，规格较大的铸铁方尺重量相对就会过大，为了保证铸铁方尺的精度增加其使用寿命，在设计的时候都会把铸铁方尺的工作面加厚，这就使铸铁方尺的重量大大的增加了，重量大了第一生产成本高，第二运输成本高，第三使用过程中移动铸铁方尺就显得比较困难了。其实镁铝合金材料可以解决这个难题只不过镁铝合金的铸造性能太差而压铸焊接成本又过高所以镁铝合金制作的方尺一直都没有得到普及推广。
最后就是铸铁方尺的保养问题，只要是铁的东西就会生锈所以铸铁方尺不能放在潮湿的地方且放置铸铁方尺的时候要确保铸铁方尺的水平，使用完毕后铸铁方尺的工作面一定要涂上一层防护油防止铸铁方尺的工作面生锈。
大理石方尺
大理石方尺的材质为天然岩石，采用研磨工艺保证其精度，特别适用于精工业。大理石方尺的特点是精度极高无塑性变形而且不会生锈缺点是特别怕磕碰，需要特别注意的是大理石方尺采用的石材都是不可再生资源，所以请使用者务必要妥善使用延长其使用寿命。（只要磕碰后凹面不是特别深是完全可以通过研磨恢复其精度的）
铸铁方尺的使用说明
1.使用前检查铸铁方尺的精度是否合格。
2.检查铸铁方尺的工作面及工件被检面是否擦拭干净，检查被测面是否有碰伤，毛刺等影响测量的因素。
3.检查机器是否关闭，禁止测量运转中工件，否则会损坏铸铁方尺且易出事故。
4.铸铁方尺不能测量过冷或过热的工件。（热胀冷缩会破坏铸铁方尺的精度）
5.测量时铸铁方尺不应在被测工件的测量面上来回拉动，应当测完一处，使铸铁方尺离开被测工件的测量面后再测另一处。
6.测量垂直度时将铸铁方尺放在被测工件的工作面上，用光隙法或塞尺鉴别工件角度是否正确。检验工件外（内）角时，须使铸铁方尺的工作面与被测工件完全接触，然后按光隙大小判定工件是否合格。
7.测量垂直度时应注意铸铁方尺的位置不能歪斜。铸铁方尺的工作面应垂直地紧靠在被测工件上，否则会产生测量误差。
8.为了得出精确的测量结果，可将铸铁方尺翻转利用其它测量面再测一次，这样一来便可以消除铸铁方尺自身的偏差。
铸铁方尺的保养
1.使用完毕后应将铸铁方尺水平放置，切勿在铸铁方尺上放置沉重的物品以免造成铸铁方尺的弯曲变形。
2.铸铁方尺长期不使用的情况下应在铸铁方尺的表面涂抹一层防锈油。
3.铸铁方尺的存放位置应选择干燥的地方防止铸铁方尺生锈。
铸铁方尺的检测
检测铸铁方尺选择参照物的时候最好是选择精度高于铸铁方尺的参照物，原因很简单，用不精确的量具检测精确的量具检测结果就可想而知了。下面的介绍中主要以大理石量具作为参照物，因为大理石量具精度普遍高于铸铁的，而且大理石量具放置几百年都不会出现塑性变形所以只要大理石量具进厂时是合格的且没有损坏大理石量具的工作面，就可以保证他是合格的。
铸铁方尺的直线度检测
将铸铁方尺用大理石平行规支承在距方尺测量面两端2L/9的标准支承标记处，根据铸铁方尺工作面长度选择适当的检测桥板（一般按8~10个跨步，跨距在50~500mm之间）；然后将桥板置于铸铁方尺的一端把水平仪固定在桥板上；桥板按跨距逐步地从铸铁方尺工作面的一端移至另一端，每移动一个跨距从分度直为0.001mm/m的电子水平仪上读取该位置读数；其最大值与最小值之差即为铸铁方尺工作面的直线度误差。工作面任意200mm的直线度误差，可选择50mm或100mm的桥板，按上述方法在任意200mm内进行检验确定。
铸铁方尺的垂直度检测
检验铸铁方尺相邻工作面的垂直度时先将其一个工作面固定在大理石平板上，使装有分度值0.001mm 千分表的表座通过标准圆棒，在大理石直角尺上对零。然后以同样的方式使表座靠紧铸铁方尺的另一个工作面，此时千分表的读数即为该铸铁方尺两相邻工作面垂直度误差。铸铁方尺的工作面一般为四个，用同种方法检测其他相邻工作面的垂直度误差，取最大误差值即为铸铁方尺的垂直度。
铸铁方尺的平行度检测
检测铸铁方尺上工作面与下工作面的平行度，将铸铁方尺的一个工作面做为基面放在大理石平板上，用装在表架上的分度值为0.001mm的千分表在其工作面上测出不少于三处的高度差值，为平行度误差同理测出另外两个工作面的平行度误差取最大值为该铸铁方尺的平行度误差。
